Aparato De Caja De Corte De Rocas

En Stock

El aparato de caja de corte de roca se utiliza para determinar la resistencia y la estabilidad de la pendiente de la roca bajo la norma ASTM D5607

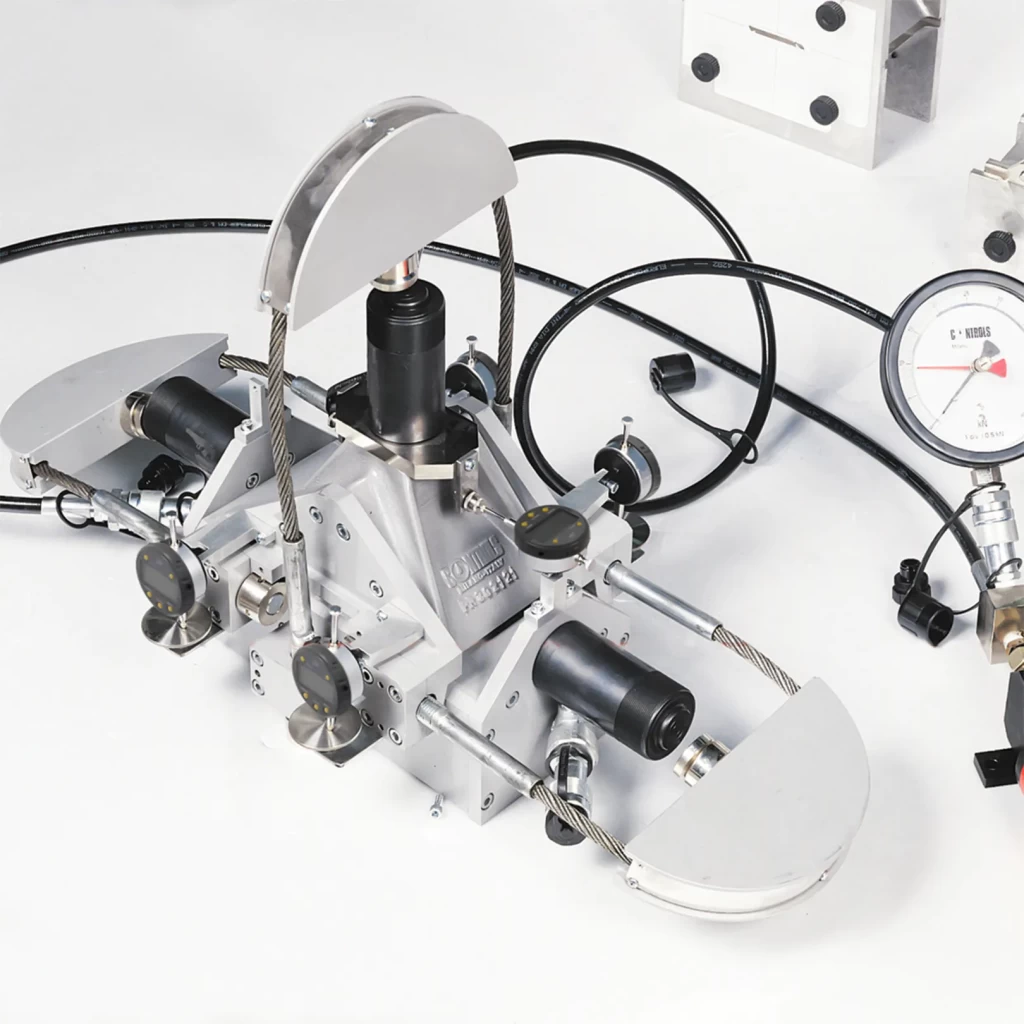

Este equipo, desarrollado originalmente en el Imperial College de Londres por el profesor E. Hoek, proporciona un método práctico y efectivo para evaluar la resistencia y estabilidad de los taludes rocosos, tanto en laboratorio como en campo. El dispositivo cuenta con una caja de corte diseñada para alojar muestras de hasta 115 × 125 mm o núcleos de hasta 102 mm de diámetro. La caja está dividida en dos mitades: la superior, conectada a dos cilindros para cortes reversibles, y la inferior, unida a un cilindro que aplica una carga normal sobre la muestra. Las cargas se registran a través de medidores de tubo Bourdon o transductores de presión, en cuyo caso es necesario un registrador de datos externo.
El sistema de carga normal está complementado con un mantenedor de presión ajustable de baja fricción, lo que permite absorber las variaciones de volumen durante el corte y mantener una tensión vertical constante. El equipo se presenta en dos versiones:

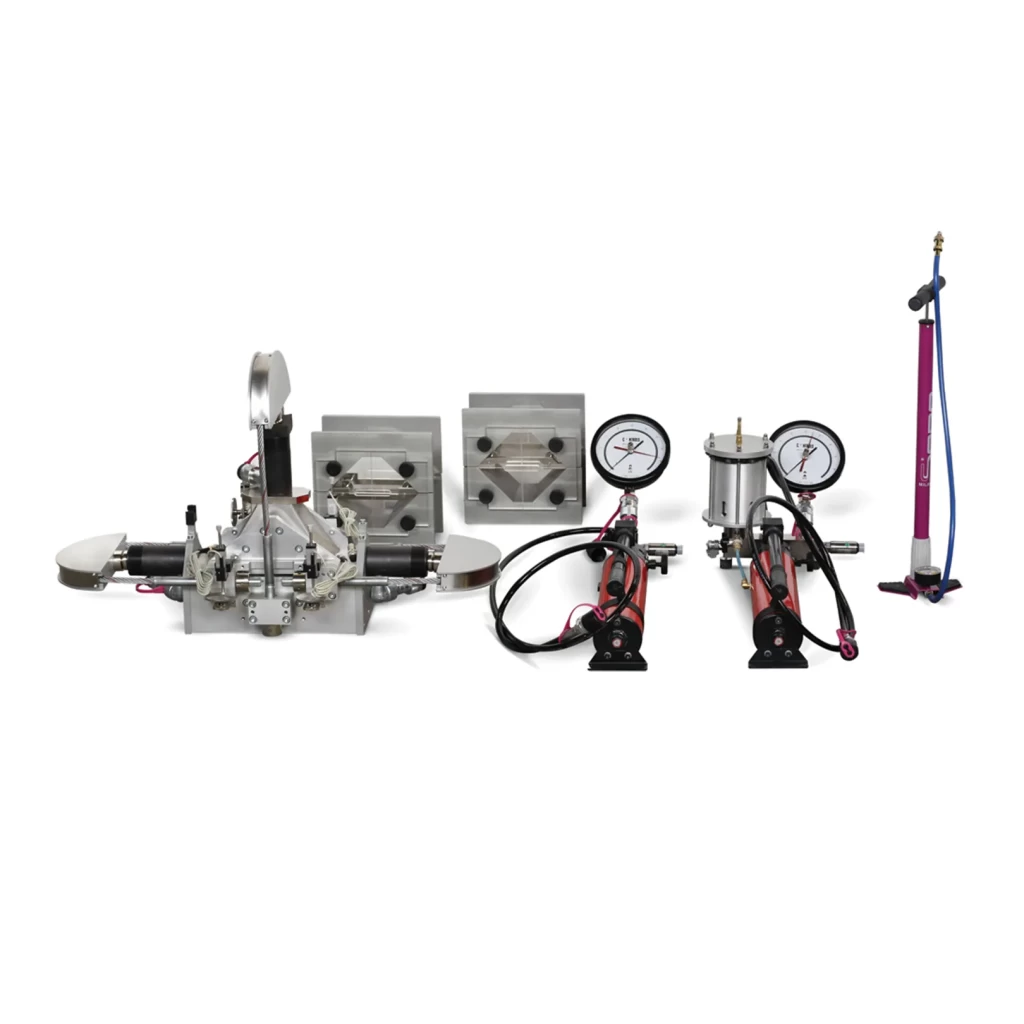

Modelo Básico: Incluye 5 manómetros digitales de 25 × 0,001 mm (4 verticales y 1 horizontal), 2 moldes, y 2 bombas manuales para aplicar carga lateral y vertical, cada una equipada con manómetros Bourdon. La bomba para la carga vertical viene con un mantenedor de presión para garantizar una carga constante durante la prueba.

Modelo Electrónico: Incorpora 5 transductores potenciométricos de 25 mm de recorrido (4 verticales y 1 horizontal), 2 moldes, 2 bombas manuales para carga lateral y vertical con manómetros Bourdon, y 2 transductores de presión para la medición directa de las cargas. Al igual que el modelo básico, la bomba para carga vertical tiene un mantenedor de presión para asegurar una carga uniforme durante el ensayo.
Las mediciones de carga y desplazamiento pueden ser registradas a través de un sistema de adquisición de datos, que se debe adquirir como accesorio adicional. Se pueden seleccionar dos versiones para completar la configuración de prueba: una con pantalla dedicada, ideal para laboratorio, y otra versión a batería, perfecta para pruebas en campo.
Características:
* Capacidad máxima de carga axial y cortante (para ambos modelos): 50 kN

* Lectura de desplazamiento (para modelo básico): 5 medidores digitales 25×0,001 mm

* Lectura de desplazamiento (para modelo electrónico): 5 transductores potenciométricos con recorrido de 25 mm

* Dimensiones máximas de la muestra: hasta 102 mm de diámetro (para muestras de núcleo) y 115 mm x 125 mm (para muestras de prisma)

* Peso aproximado: 45 kg
Beneficios:
Dos versiones según las necesidades del usuario: Disponible en modelo básico (con manómetros digitales) y modelo electrónico (con transductores y posibilidad de integración con sistemas de adquisición de datos).

Versatilidad en tipos de muestra: Acepta muestras prismáticas de hasta 115 × 125 mm y núcleos cilíndricos de hasta 102 mm de diámetro, lo que permite adaptarse a distintos formatos y condiciones de prueba.

Portabilidad para uso en campo: Con opción de registrador de datos a batería, lo que permite realizar ensayos fuera del laboratorio sin comprometer la calidad de los datos.

Medición precisa de desplazamientos: Con medidores digitales o transductores potenciométricos según el modelo, lo que garantiza alta resolución y confiabilidad en los resultados.
