Aparato De Tubo De Pitot

• Este equipo está diseñado para analizar la distribución de velocidad del flujo de agua en una tubería y evaluar con precisión la velocidad del fluido en distintos puntos. Para su funcionamiento, requiere un banco hidráulico (no incluido) que proporciona el suministro y la medición del caudal.
•

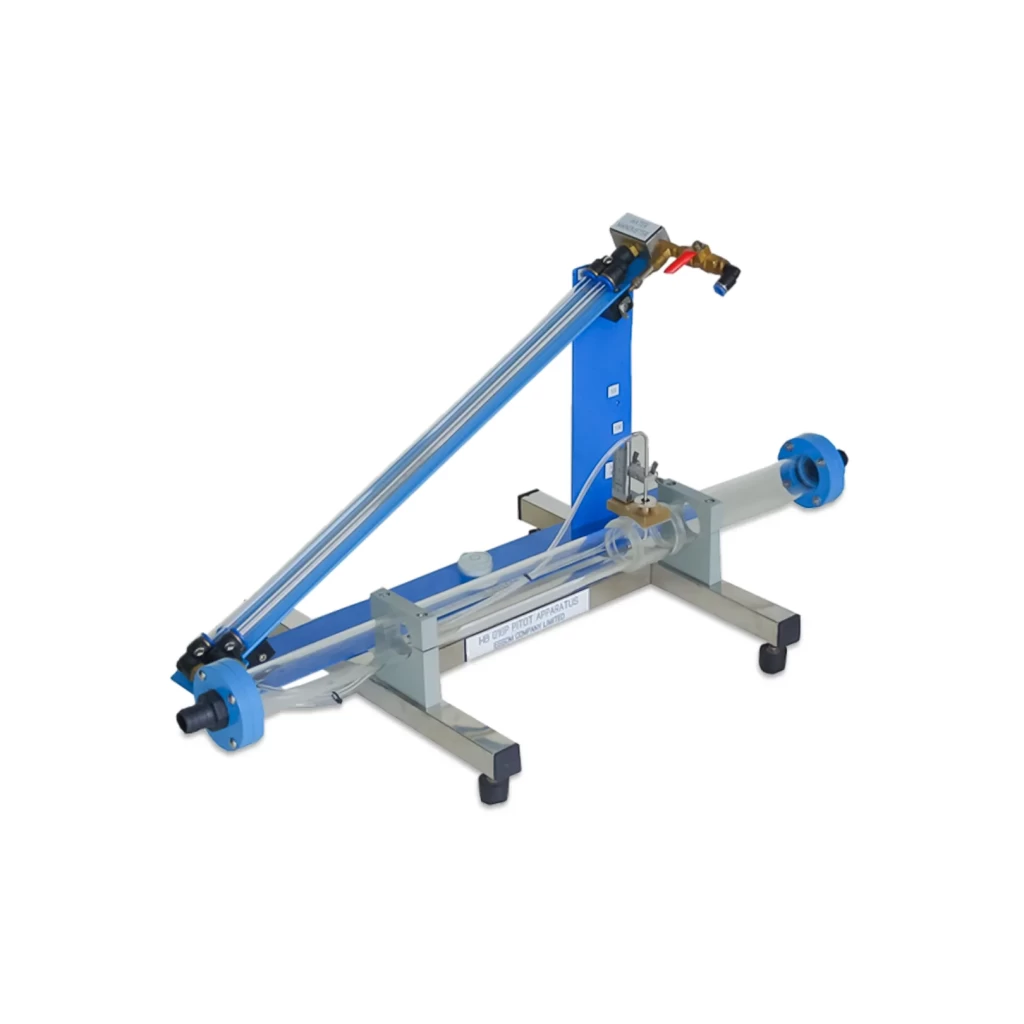

• El sistema incluye un tubo de Pitot con entradas total y estática, montado en una sección de tubería acrílica transparente con conexiones de entrada y salida. El tubo de medición puede ajustarse verticalmente con ayuda de una escala graduada, lo que permite realizar perfiles de velocidad detallados. La diferencia de presión generada se registra mediante un manómetro inclinado de múltiples escalas para mayor precisión.
•
• Ensayos posibles:
•
• *  Evaluación de la precisión de los medidores tipo Pitot.
• *  Determinación de pérdidas de carga y coeficiente de resistencia ("k").
• *  Cálculo del coeficiente de descarga.
•
• Características clave:
•
• *  Tubo acrílico: Diámetro interior: 34 mm.
• *  Manómetro: Inclinación: pendiente ajustable.
• *  Escala: 0 a 450 mm (graduación de 1 mm).
•
•  
• Beneficios:
•
• Visualización clara del flujo: La tubería acrílica transparente permite observar directamente el comportamiento del flujo de agua.
•
• Medición precisa de velocidad: El uso de un tubo de Pitot con entradas total y estática permite obtener perfiles detallados de velocidad en distintos puntos de la tubería.
•
• Análisis detallado del perfil de flujo: El tubo de medición es ajustable en altura mediante una escala graduada, lo que facilita el estudio de la distribución de velocidades.
•
• Registro exacto de presión diferencial: El manómetro inclinado con escala fina (0 a 450 mm, con graduación de 1 mm) proporciona lecturas precisas para el análisis hidráulico.
