Aparato Del Teorema De Bernoulli

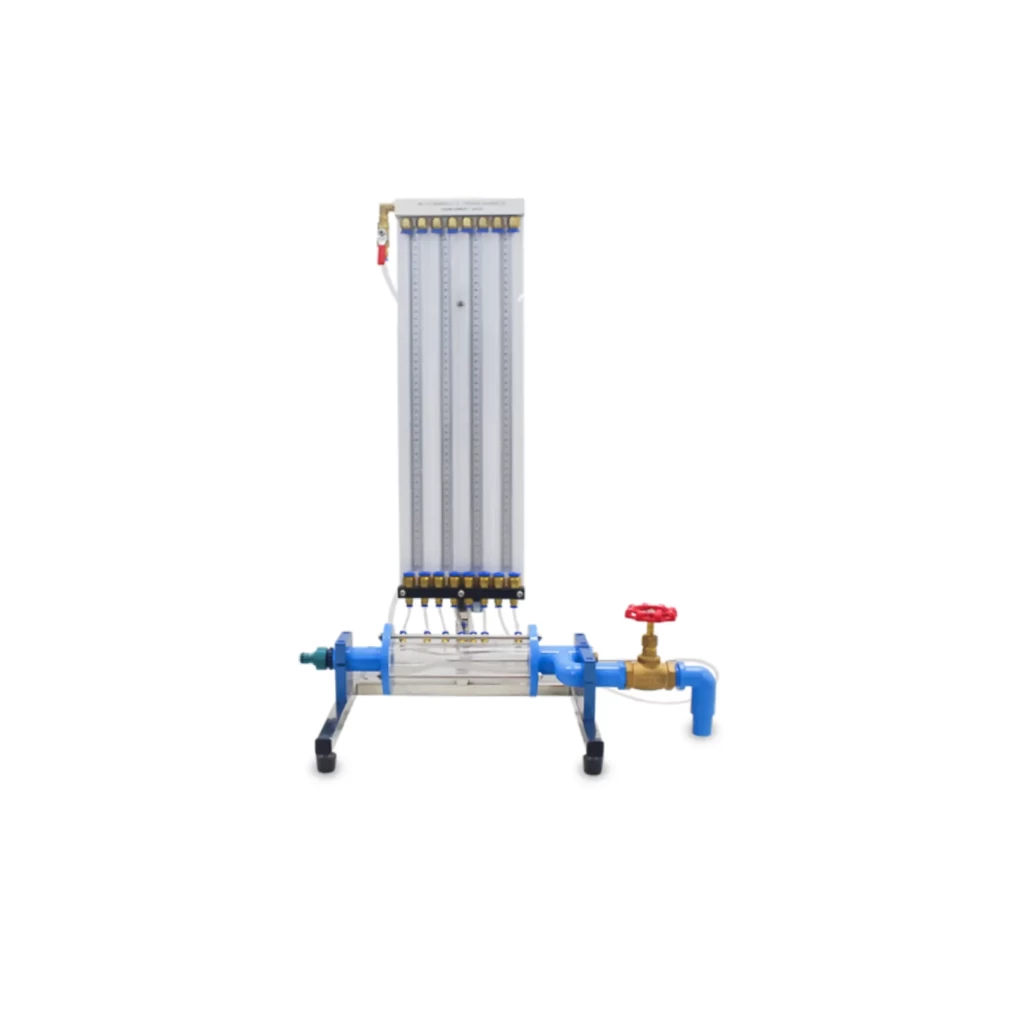

• Este equipo está diseñado para visualizar y analizar el comportamiento del flujo en un tubo Venturi transparente, aplicando experimentalmente el teorema de Bernoulli. Funciona en conjunto con los bancos hidráulicos (se venden por separado), los cuales suministran y permiten medir el caudal de agua.
•
• El sistema permite medir presiones estáticas en distintos puntos del tubo Venturi mediante un manómetro con válvula de purga, e incluye una sonda de carga total móvil de acero inoxidable para obtener datos adicionales del flujo. Una válvula en la salida del tubo regula el caudal, lo que permite determinar el coeficiente de descarga del Venturi como medidor de flujo primario.
•
• Ensayos posibles:
•
• *  Aplicación práctica del teorema de Bernoulli.
• *  Determinación del coeficiente de descarga del Venturi a distintos caudales.
• *  Comparación entre resultados experimentales y valores teóricos.
•
• Características clave:
•
• *  Diámetros: Entrada de 28 mm con garganta de 14 mm.
• *  Manómetro de agua: 8 tubos.
• *  Sonda de cabeza total: 1 unidad.
•
• Beneficios:
•
• Visualización directa del flujo: Gracias al tubo Venturi transparente, los estudiantes pueden observar cómo varía el flujo en diferentes secciones, facilitando la comprensión de conceptos complejos.
•
• Aplicación práctica del Teorema de Bernoulli: Permite relacionar presión, velocidad y altura en un fluido en movimiento, validando la teoría con datos experimentales reales.
•
• Análisis detallado de presiones: El manómetro de 8 tubos permite una medición precisa de presiones estáticas en múltiples puntos del tubo.
•
• Determinación del coeficiente de descarga: Ideal para evaluar la eficiencia de un medidor de flujo tipo Venturi en condiciones reales.
