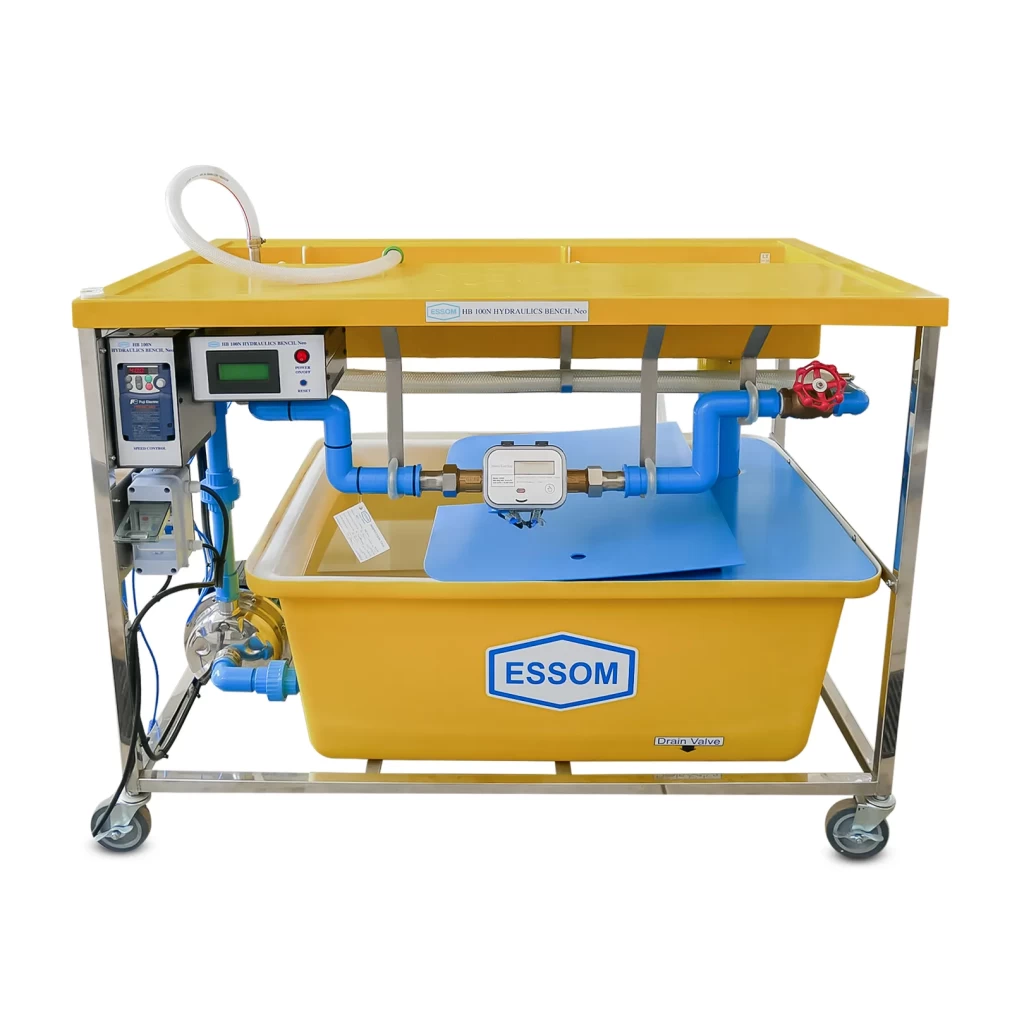

Banco Hidráulico

• Diseñada como módulo de soporte para suministrar agua y medir caudal en diversos ensayos de hidráulica (accesorios experimentales disponibles por separado). Cuenta con una mesa de trabajo fabricada en fibra de vidrio con bordes elevados y un canal abierto que también funciona como tanque volumétrico. Los accesorios se instalan transversalmente al canal, descargando el agua hacia un tanque de almacenamiento a través de un tubo de drenaje con válvula. Una bomba integrada recircula el agua desde el tanque hasta una salida con acoplamiento rápido ubicada en la parte superior. Además, incluye una tapa para el drenaje que permite retener agua en el canal durante pruebas específicas. Toda la unidad se apoya en un resistente bastidor de acero con ruedas, facilitando su movilidad.
•
• Aplicaciones y Ensayos disponibles:
•
• *  Presión hidrostática.
• *  Sistemas de bombas en paralelo y en serie.
• *  Teorema de Bernoulli.
• *  Comparación y demostración de caudalímetros.
• *  Pérdidas de carga en tuberías.
• *  Descarga por orificios y trayectoria de chorro libre.
• *  Impacto de un chorro.
• *  Experimento de Reynolds.
• *  Demostración de cavitación.
• *  Estudio de propiedades de fluidos e hidrostática.
• *  Coeficiente de arrastre en partículas.
• *  Medición de fricción con control de flujo.
• *  Ariete hidráulico.
• *  Mini turbinas Francis, Kaplan y Pelton.
•
• Características clave:
•
• *  Bomba: Bomba centrífuga integrada.
• *  Dimensiones de la encimera: Aprox. 126 cm (largo) x 78 cm (ancho).
• *  Tanque de almacenamiento: Capacidad aproximada de 180 litros.
• *  Medición de caudal: Pantalla digital de flujo.
• *  Accesorios incluidos: Manguera de salida con conectores, media unión para bomba externa, cronómetro.
• *  Fuente de alimentación: 220 V, 1 fase, 60 Hz.
•
• Beneficios:
•
• Versatilidad en ensayos: Compatible con una amplia variedad de experimentos de hidráulica, desde presión hidrostática hasta estudios de turbinas y cavitación.
•
• Diseño funcional y práctico: Superficie de trabajo de fibra de vidrio con canal abierto, que también funciona como tanque volumétrico.
•
• Recirculación eficiente del agua: Bomba centrífuga integrada para un uso continuo sin necesidad de consumo constante de agua.
•
• Fácil conexión a accesorios experimentales: Salida con acoplamiento rápido y conexiones estándar para adaptar diferentes módulos.
•
• Medición precisa del caudal: Incluye pantalla digital para control y registro exacto del flujo de agua.
•
• Altamovilidad: Estructura con ruedas para facilitar el transporte y reubicación dentro del laboratorio.
•
• Construcción robusta: Bastidor de acero y materiales resistentes para uso prolongado en entornos educativos o de investigación.
•
• Optimiza el espacio y recursos: Integra múltiples funciones en una sola unidad compacta, reduciendo la necesidad de equipos adicionales.
•
• Ideal para formación técnica y universitaria: Permite demostrar principios clave de la mecánica de fluidos y sistemas hidráulicos de manera visual y práctica.
•
• Adaptabilidad eléctrica: Disponible para distintas fuentes de alimentación según requerimientos del cliente.
