Fricción En Curvas Y Accesorios

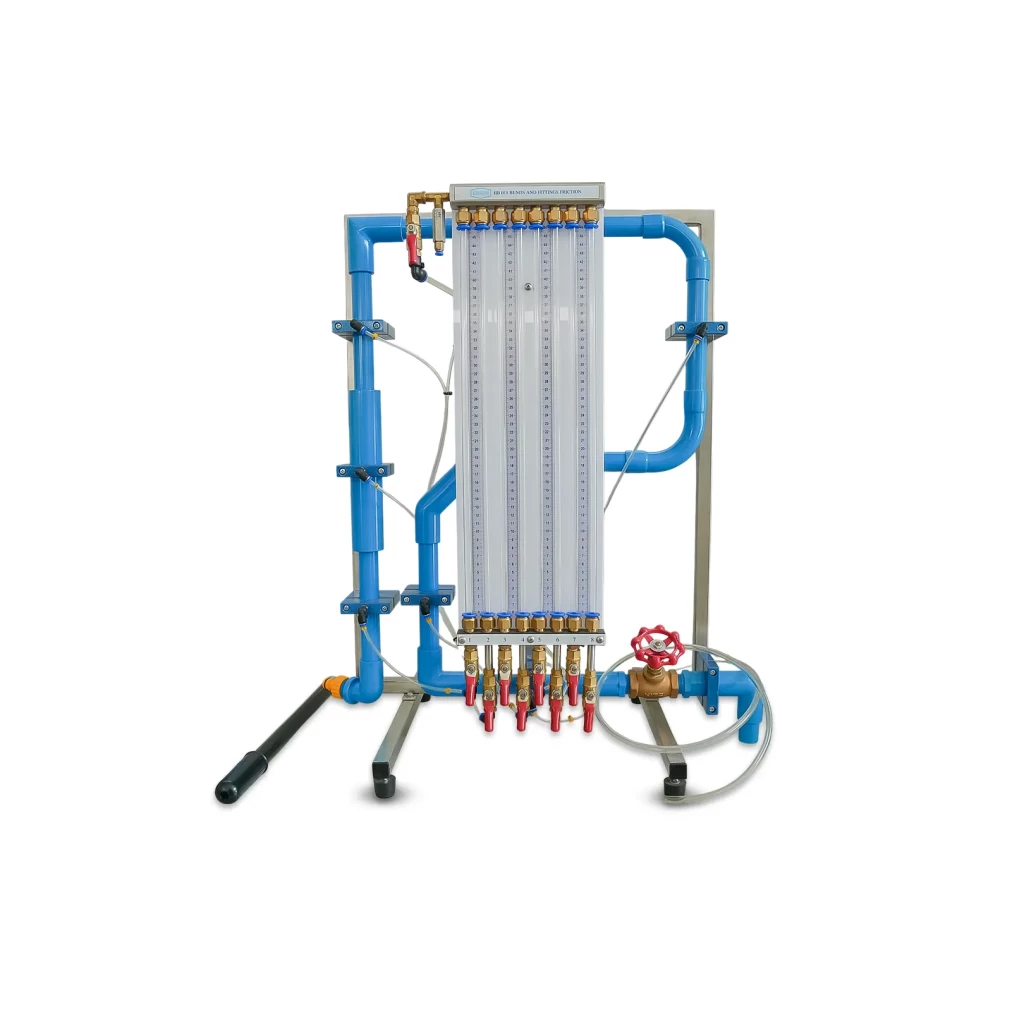

• Este equipo permite analizar las pérdidas de presión que se producen cuando el agua circula a diferentes caudales a través de diversos codos y accesorios de tubería. Está diseñado para utilizarse junto a un banco hidráulico (no incluido), el cual proporciona el suministro y control del caudal de agua.
•
• Los accesorios están conectados en serie, con tomas de presión ubicadas a ambos lados de cada componente, lo que permite medir con precisión la pérdida de carga individual. Las tomas se enlazan a un manómetro de agua equipado con válvula de ventilación y bomba de aire manual. Además, una válvula en la salida regula la presión del sistema durante el ensayo.
•
• Ensayos posibles:
•
  • * Medición de la caída de presión en tuberías y accesorios a diferentes caudales.
  • * Estimación del coeficiente de pérdida (K) en tuberías, válvulas y configuraciones de accesorios.
•
• Características clave:
•
• * Diámetro de la tubería (nominal): 20 mm.
• * Diámetro de la tubería agrandado (nominal): 35 mm.


• Curvas utilizadas:
•
• * Curva de inglete de 90°.
• * Curva de radio pequeño de 90°.
• * Curva de radio grande de 90°.
•
• Accesorios incluidos:
•
• * Codo de 90°.
• * Codo de 45°.
• * Expansión repentina.
• * Contracción repentina.
•
• Instrumento de medición:
•
  * Manómetro de agua: 8 tubos de 450 mm.
•
• Beneficios:
•
• Análisis detallado de pérdidas de presión:
• Permite estudiar cómo varía la presión del agua al pasar por distintos accesorios y codos a diferentes caudales.
•
• Mediciones precisas y directas:
  Las tomas de presión a ambos lados de cada componente y el manómetro de agua permiten medir con exactitud la pérdida de carga individual.
•
• Versatilidad en ensayos:
  Incluye una variedad de curvas y accesorios (como codos, expansiones y contracciones) que permiten múltiples configuraciones de prueba.
•
• Ideal para determinar coeficientes de pérdida (K):
  Útil para el cálculo experimental de coeficientes de pérdida en distintos elementos del sistema hidráulico.
