Impacto De Un Jet

• Este equipo permite estudiar y cuantificar la fuerza generada por un chorro de agua al impactar sobre distintos objetivos fijos. Diseñado para funcionar junto con un banco hidráulico (no incluido), permite medir con precisión el caudal de agua y analizar la relación entre el flujo y la fuerza ejercida.
•

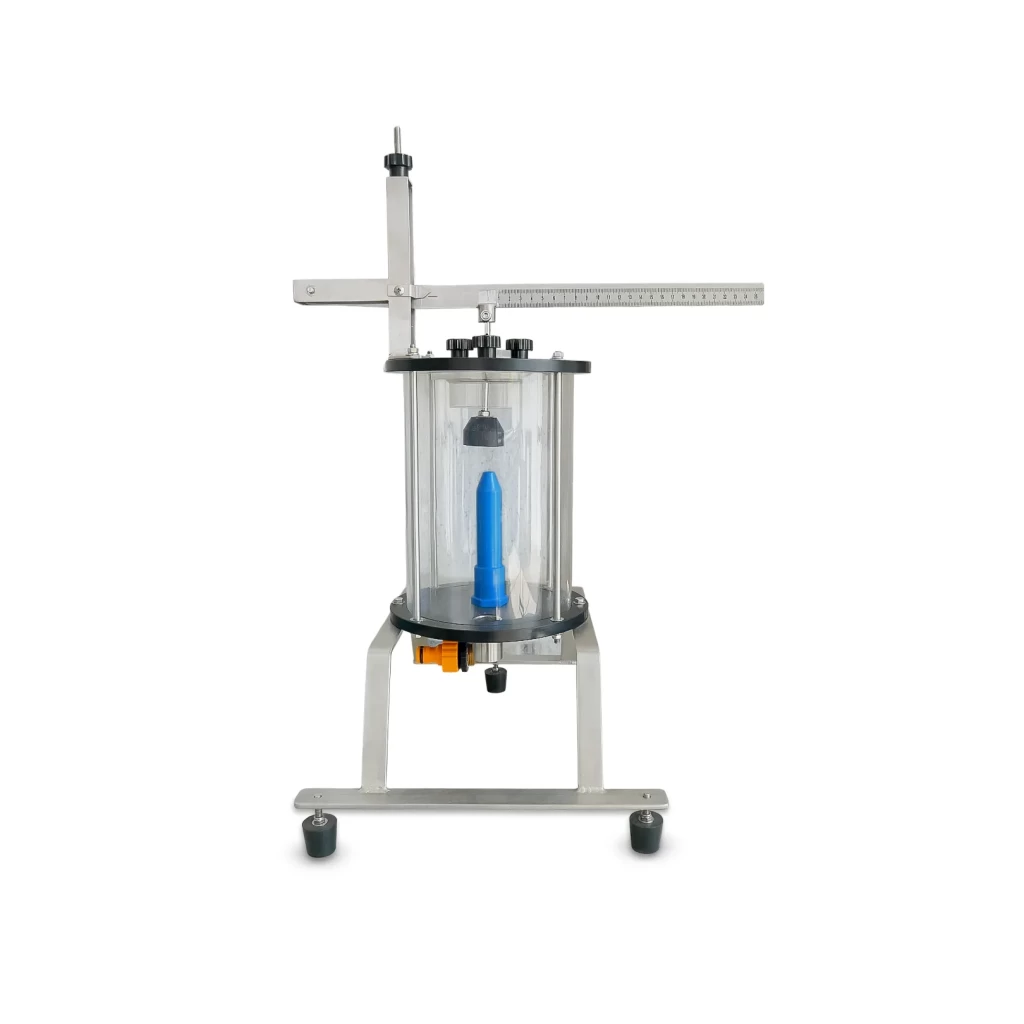

• El sistema está compuesto por un cilindro acrílico transparente y desmontable, dentro del cual el agua se introduce desde la parte inferior a través de un tubo y se dirige verticalmente hacia una placa objetivo mediante una boquilla. Todas las placas mantienen una distancia fija respecto a la boquilla para asegurar uniformidad en las pruebas. Una cubierta acrílica transparente protege contra salpicaduras durante el ensayo.
•
• La fuerza ejercida por el chorro empuja un vástago unido a la placa, el cual es equilibrado mediante un peso muerto. El equilibrio de fuerzas se visualiza mediante un indicador montado en una varilla de acero adyacente al sistema. El equipo se apoya sobre bases ajustables y cuenta con un nivel de burbuja para garantizar su correcta alineación.
•
• Ensayo posible:
•
• Determinación de la reacción generada por un chorro de agua sobre distintos objetivos colocados perpendicularmente al flujo, a diferentes caudales.
•
• Características clave:
•
• * Placas de objetivo: Plano / Cono interior / Cono exterior / Hemisferio
• * Boquilla: 1
• * Material de la placa de destino: 1
• * Pesos: 1 lote
•
• Beneficios:
•
• Observación clara del ensayo, gracias al cilindro acrílico transparente y la protección contra salpicaduras.
• Sistema de medición sencillo y confiable, mediante el uso de pesos muertos e indicador visual para equilibrio de fuerzas.
• Incluye varias formas de placas objetivo, que permiten comparar el efecto del chorro sobre diferentes geometrías (plano, cono interior, cono exterior, hemisferio).
• Diseño estable y ajustable, con nivel de burbuja y patas niveladoras que aseguran una instalación precisa.
